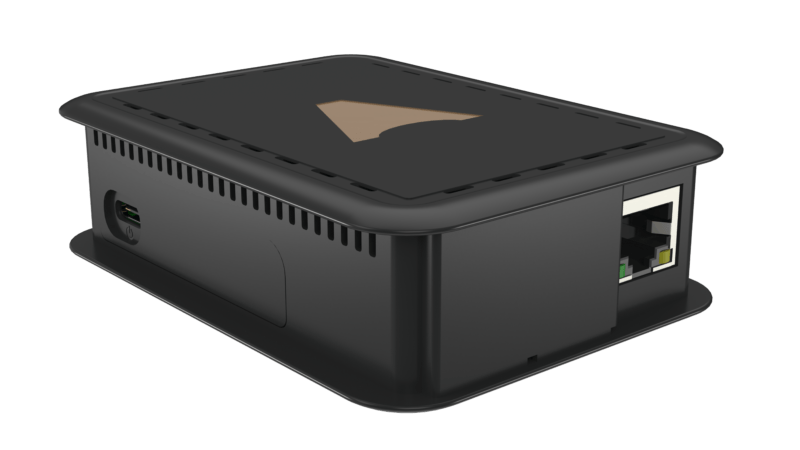

Casambi Gateway là gì?
Casambi Gateway là thiết bị phần cứng chuyên dụng kết nối mạng BLE Mesh Casambi với hạ tầng Ethernet của tòa nhà. Sau khi Gateway được lắp đặt, hệ thống BMS có thể gửi lệnh điều khiển hoặc đọc trạng thái từng zone chiếu sáng Casambi như một thiết bị BACnet thông thường trên mạng.
Không phải dự án Casambi nào cũng cần Gateway. Với các công trình nhỏ đến vừa, app Casambi trên smartphone đã đủ để vận hành. Gateway chỉ thực sự cần thiết khi có hai yêu cầu: tích hợp với BMS hiện có của tòa nhà, hoặc truy cập quản lý mạng từ xa qua hạ tầng IP.
Casambi Gateway hỗ trợ giao thức nào?
Casambi Gateway hỗ trợ hai giao thức BMS phổ biến nhất trong công trình thương mại và khoa học dữ liệu tại Việt Nam:
BACnet/IP: chuẩn trao đổi dữ liệu tòa nhà theo ASHRAE 135. Casambi Gateway xuất hiện như một BACnet device trên mạng, các điểm object đọc/ghi tương ứng với từng zone đèn. Tương thích với Siemens Desigo CC, Honeywell EBI, Johnson Controls Metasys, Schneider Electric EcoStruxure.
Modbus TCP: giao thức đơn giản hơn, phổ biến trong các SCADA và hệ thống giám sát công nghiệp. Kỹ sư trường nhập việc tự chọn giữa BACnet và Modbus tùy phần mềm BMS đang sử dụng.
Ngoài hai giao thức BMS trên, Gateway còn hỗ trợ kết nối với Casambi Cloud thông qua Internet, cho phép remote access từ bất kỳ đâu và quản lý nhiều site từ một giao diện duy nhất.
Cấu hình kỹ thuật của Casambi Gateway
Casambi Gateway được thiết kế để lắp đặt trong tủ điện. Thiết bị có form factor DIN rail chuẩn, cấp nguồn 24VDC và kết nối Ethernet RJ45 sang hạ tầng IP của tòa nhà.
Cấu hình ban đầu được thực hiện qua web browser trảy trực tiếp vào IP của Gateway trên LAN. Tại đây, kỹ thuật viên liên kết Gateway với mạng Casambi đã có, sau đó map từng zone điều khiển sang các BACnet object tương ứng. Kỹ sư BMS chỉ cần đọc các object này từ phía BMS như với bất kỳ thiết bị BACnet nào khác.
Một Gateway quản lý một Casambi network (tối đa 250 node). Dự án có nhiều network phải sử dụng nhiều Gateway riêng biệt và quản lý tập trung qua Casambi Cloud.
Casambi Gateway phù hợp với dự án nào?
Casambi Gateway phù hợp nhất với các loại dự án sau:
Văn phòng cao tầng và tòa nhà hỗn hợp: nơi BMS Siemens, Honeywell hoặc Johnson Controls đang quản lý HVAC, rèm cửa và phòng cháy. Gateway cho phép BMS đưa Casambi vào cùng giao diện điều hành tập trung.
Khách sạn 4-5 sao: hệ thống Building Management cần kiểm soát toàn bộ chiếu sáng, nhiệt độ và an ninh từ một điểm. Gateway là cầu nối để đoàn ngườiới chiếu sáng Casambi vào cấu trúc BMS hiện có.
Bảo tàng, trung tâm thương mại lớn: yêu cầu báo cáo tiêu thụ năng lượng chi tiết theo từng khu vực. Gateway cung cấp dữ liệu trạng thái thực thời để BMS đo đếm giờ vận hành và tính chi phí điện.
Dự án multi-site: chuỗi khách sạn hay công ty bất động sản quản lý nhiều công trình. Casambi Cloud kết hợp với Gateway tại từng site cho phép quản lý tập trung từ một giao diện duy nhất.
Casambi Gateway so với Casambi API Gateway
Casambi cung cấp hai hướng tích hợp IP khác nhau, phù hợp với các kiến trúc hệ thống khác nhau:
Casambi Gateway (phần cứng): thiết bị DIN rail, giao tiếp qua BACnet/IP và Modbus TCP. Lựa chọn phù hợp cho các dự án dùng BMS truyền thống, không cần lập trình đặc biệt, kết nối nhanh và ổn định.
Casambi API Gateway (phần mềm): REST API qua HTTP, dành cho các developer muốn tích hợp Casambi vào phần mềm quản lý tòa nhà riêng, app bán lẻ, hoặc hệ thống IoT custom mà không dùng BACnet.
Hầu hết dự án thương mại tại Việt Nam sử dụng Gateway phần cứng vì BMS Siemens, Honeywell và Johnson Controls đều nói BACnet nư định. Casambi API Gateway thường chỉ xuất hiện trong các dự án có đội phát triển phần mềm nội bộ.
Kết nối Casambi Gateway với BMS Siemens, Honeywell, Johnson Controls
Quy trình tích hợp Casambi Gateway với các hệ thống BMS phổ biến tại Việt Nam thường theo 3 bước:
Bước 1 – Lắp đặt vật lý: gắn Gateway lên DIN rail trong tủ điện, cấp nguồn 24VDC, kết nối cáp Ethernet vào switch nội bộ cùng VLAN với BMS server.
Bước 2 – Cấu hình Gateway: đăng nhập web interface của Gateway, liên kết với mạng Casambi đã có, sau đó thiết lập BACnet device ID và map từng group/scene Casambi sang các BACnet object tương ứng.
Bước 3 – Tích hợp BMS: kỹ sư BMS thêm BACnet device mới vào cấu hình của BMS server, xác nhận các point đọc/ghi hoạt động, sau đó tích hợp vào graphic cài đặt của tòa nhà.
KNXStore.vn có kinh nghiệm tích hợp Casambi Gateway với nhiều platform BMS khác nhau. Liên hệ để được tư vấn kỹ thuật chi tiết theo yêu cầu dự án của bạn qua hotline 0918.918.755 hoặc email sales@knxstore.vn.
