SKU: CAS-UNI-NEMA-5P-010DA-RL-LX
CAS-UNI-NEMA-5P-010DA-RL-LX là bộ điều khiển chiếu sáng ngoài trời Casambi gắn chuẩn NEMA 5P (ANSI C136.41), hỗ trợ đồng thời DALI và 0-10V/1-10V, tích hợp cảm biến ánh sáng 20–1500 Lx, relay nội bộ 10A và mã hóa AES128 bit. Nguồn vào 85–305 VAC, IP66, IK09, tầm phủ Bluetooth lên đến 200 m — giải pháp điều khiển đèn đường, đèn công viên và chiếu sáng đô thị thông minh không cần hub trung gian.
CAS-UNI-NEMA-5P-010DA-RL-LX là bộ điều khiển chiếu sáng đường phố thông minh thuộc hệ sinh thái Casambi, được thiết kế đặc biệt để lắp đặt trực tiếp vào đế NEMA 5 chân tiêu chuẩn (ANSI C136.41) trên thân đèn đường — không cần dụng cụ, chỉ cần xoay và khóa (twist and lock). Đây là giao thức cơ học phổ biến nhất trong chiếu sáng đường phố tại châu Âu và Bắc Mỹ, cho phép lắp đặt và thay thế bộ điều khiển cực nhanh mà không cần mở thân đèn hay nối lại dây điện.
Thiết bị hỗ trợ đồng thời hai giao thức điều khiển driver phổ biến nhất trong chiếu sáng chuyên nghiệp — DALI (active/passive) và 0-10V/1-10V — trong cùng một thân máy. Với hơn 25 fixture profile có sẵn bao gồm DALI DT6, DALI DT8, DALI Broadcast, Tunable White, RGB, RGB/W, 2–8 kênh dimmer riêng biệt và chế độ relay thuần, CAS-UNI-NEMA-5P-010DA-RL-LX tương thích với hầu hết driver LED và ballast điện tử hiện có trên thị trường mà không cần thay đổi phần cứng đèn.
CAS-UNI-NEMA-5P-010DA-RL-LX hoạt động theo kiến trúc Bluetooth Mesh tự phục hồi (self-healing mesh) với công nghệ frequency-hopping spread spectrum. Mỗi node trong mạng vừa nhận lệnh vừa chuyển tiếp tín hiệu đến node tiếp theo — khi một đèn bị hỏng hoặc mất điện, tín hiệu tự động định tuyến lại qua các node khác mà không làm gián đoạn toàn hệ thống.
Tầm phủ giữa hai controller ngoài trời không vật cản đạt 70 m ở chế độ Balanced BLE4 và vượt 200 m ở chế độ Long Range BLE5. Mỗi mạng hỗ trợ tối đa 250 thiết bị Casambi, và một công trình có thể có nhiều mạng độc lập được nhóm lại thành một Site để quản lý đồng thời từ một màn hình duy nhất, phù hợp cho đô thị với nhiều tuyến đường hoặc khu vực chiếu sáng khác nhau.
Toàn bộ cấu hình mạng được lưu phân tán trên từng node, không phụ thuộc vào một server trung tâm. Khi thay thế một bộ điều khiển bị hỏng, thiết bị mới sẽ tự động nhận cấu hình từ mạng mà không cần lập trình lại. Đây là lợi thế vận hành quan trọng trong chiếu sáng đô thị, nơi mà chi phí và thời gian bảo trì hiện trường là yếu tố then chốt.
CAS-UNI-NEMA-5P-010DA-RL-LX tích hợp cảm biến ánh sáng môi trường 20–1500 Lx — cho phép hệ thống tự động bật/tắt hoặc điều chỉnh độ sáng theo mức chiếu sáng tự nhiên thực tế, không phụ thuộc hoàn toàn vào lịch hẹn giờ cố định. Điều này đặc biệt hữu ích trong mùa mưa hoặc ngày흐mây khi trời tối sớm hơn bình thường.

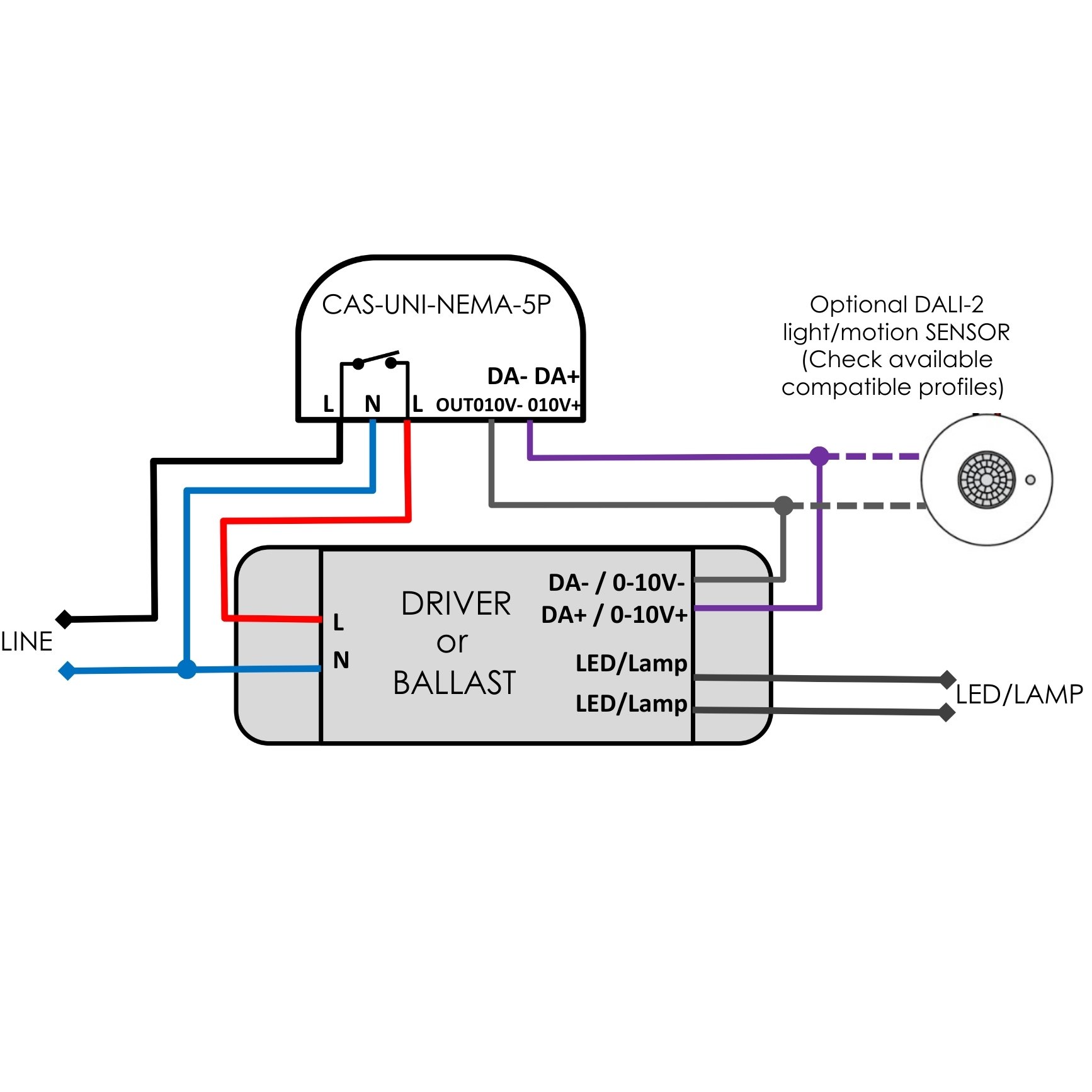

Ngoài cảm biến nội bộ, thiết bị còn hỗ trợ kết nối cảm biến chuyển động và ánh sáng DALI-2 ngoài qua bus DALI — cảm biến này sẽ xuất hiện như một thiết bị Casambi độc lập trong app, cho phép thiết lập các kịch bản giảm sáng tự động khi không có người và tăng sáng khi phát hiện phương tiện hoặc người đi bộ.
Là thiết bị IoT Ready, CAS-UNI-NEMA-5P-010DA-RL-LX có thể đọc và gửi dữ liệu từ driver DALI D4i (tiêu thụ điện năng, giờ vận hành, nhiệt độ, tổng năng lượng tích lũy) lên Casambi Cloud thông qua Gateway có kết nối internet. Dữ liệu này có thể khai thác qua API và giao thức JSON để tích hợp với hệ thống quản lý đô thị (smart city platform) hoặc phần mềm báo cáo năng lượng tùy chỉnh.
| Relay LOUT | 10A (tải thuần trở) / 5A (ballast/LED driver), thường đóng (NC) |
| Tầm phủ | 70 m (Balanced BLE4) / >200 m (Long Range BLE5) |
| Dải dimming 0-10V | 0,2–10V source (8 mA) / 0,4–10V sink (10 mA) |
| Giao thức ngõ ra | DALI (active/passive) + 0-10V/1-10V, theo profile |
| Bảo mật dữ liệu | AES128 bit + mã hóa đường cong elliptic |
| Cảm biến ánh sáng | 20–1500 Lx (tích hợp) |
| Giao thức không dây | Bluetooth BLE 4.0/5.0, Casambi Mesh |
| Điện áp đầu vào | 110–277 VAC danh định (dải 85–305 VAC), 47–63 Hz |
| Nhiệt độ vận hành | -30°C … +60°C — IP66 / IK09 / chống UV |
| Nguồn bus DALI tích hợp | 16 VDC (cách ly khỏi lưới AC), 45 mA rated / 20 mA guaranteed / 60 mA max |
| Kích thước / Trọng lượng | Đường kính 88 mm × Cao 63 mm / 198 g |
Download technical documents related to this product.
Khi controller mất điện hoàn toàn (mất lưới, cầu dao tác động), relay NC đảm bảo LOUT vẫn được nối thông với dây pha L — đèn sẽ hoạt động ở mức sáng mặc định của driver mà không cần controller. Đây là tính năng failsafe quan trọng cho chiếu sáng đường phố: ngay cả khi hệ thống điều khiển gặp sự cố, đèn vẫn sáng để đảm bảo an toàn giao thông.
Mỗi mạng Casambi hỗ trợ tối đa 250 node. Một công trình có thể có không giới hạn số mạng, tất cả được gom vào một Site duy nhất trong app Casambi để quản lý tập trung. Mỗi mạng cần ít nhất một Gateway có internet để hiển thị trên Site và điều khiển từ xa — phù hợp với mô hình đô thị có nhiều tuyến đường hoặc nhiều khu vực chiếu sáng khác nhau.
Có. Mỗi controller có đồng hồ nội bộ lưu thời gian và lịch hẹn. Sau khi cấu hình lịch hẹn qua app, hệ thống hoạt động hoàn toàn tự động mà không cần kết nối internet liên tục. Internet chỉ cần thiết khi muốn điều chỉnh từ xa hoặc đẩy dữ liệu IoT lên Casambi Cloud.
Khi kết nối driver DALI D4i, controller đọc các thông số như công suất tiêu thụ tức thời, tổng giờ vận hành, nhiệt độ driver và tổng năng lượng tích lũy. Dữ liệu này được gửi lên Casambi Cloud qua Gateway và có thể truy xuất qua REST API + JSON để tích hợp vào phần mềm quản lý đô thị, báo cáo tiết kiệm năng lượng hoặc lịch bảo trì dự phòng.
