SKU: CBU-A2D

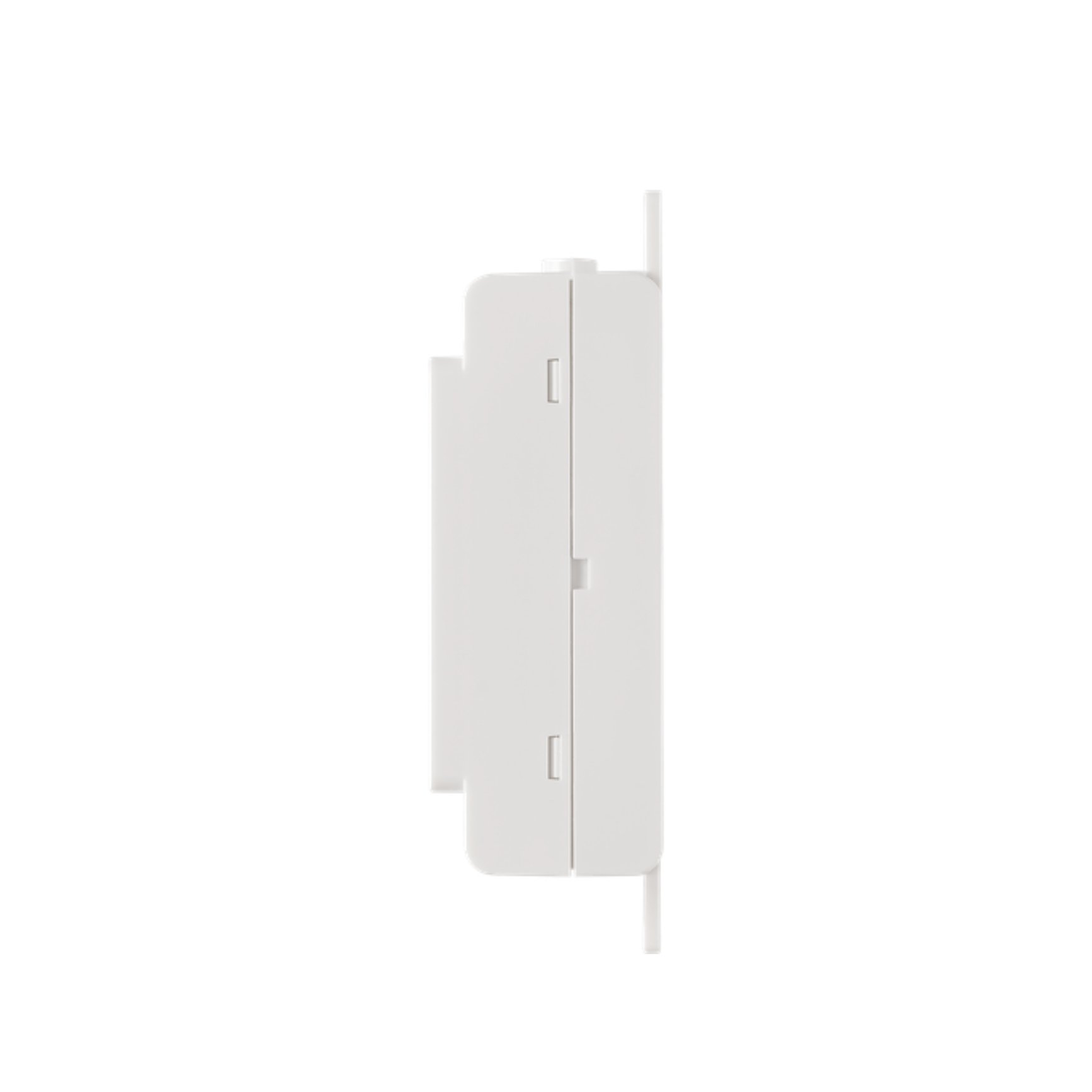

CBU-A2D là bộ điều khiển Bluetooth Casambi 2 kênh, hỗ trợ giao thức 0-10V và DALI trong cùng một thiết bị. Tương thích với driver LED điều chỉnh độ sáng 0-10V, hệ thống Tunable White (CCT), RGB/RGBW qua DALI Standalone, và cảm biến DALI hiện diện / ánh sáng ban ngày. Nguồn vào rộng 100–277 VAC, cấu hình hoàn toàn qua app CASAMBI miễn phí — không cần hub trung gian.
Bộ điều khiển Casambi CBU-A2D là giải pháp điều khiển chiếu sáng thông minh linh hoạt bậc nhất trong dòng sản phẩm Casambi, tích hợp đồng thời hai giao thức điều khiển phổ biến nhất trong ngành chiếu sáng chuyên nghiệp: 0-10V và DALI. Một thiết bị duy nhất có thể vận hành từ một bộ đèn LED đơn giản đến hệ thống chiếu sáng thương mại đầy đủ với lên đến 250 thiết bị Casambi kết nối theo mạng mesh Bluetooth tự động.
Điểm nổi bật của CBU-A2D là chế độ Standalone DALI — thiết bị vừa đóng vai trò bộ điều khiển, vừa cấp nguồn DALI tích hợp cho driver LED, loại bỏ hoàn toàn nhu cầu dùng nguồn DALI ngoài. Điều này cho phép xây dựng hệ thống đèn đa kênh màu (RGB, RGBW) hoặc nhiệt độ màu (CCT / Tunable White) với số lượng linh kiện tối thiểu và chi phí đi dây thấp nhất.
Ngắt toàn bộ nguồn điện AC trước khi thực hiện. Chỉ người có chuyên môn về điện được phép thực hiện lắp đặt.
Đấu nối nguồn AC:
L của thiết bịNĐấu nối ngõ ra — theo từng chế độ sử dụng:
| Chế độ | Kết nối ngõ ra |
|---|---|
| 1 driver 0-10V | CH1 → tín hiệu 0-10V driver; CH2 → relay 12VDC tùy chọn |
| 2 driver 0-10V độc lập | CH1 → driver 1 (0-10V ch1); CH2 → driver 2 (0-10V ch2) |
| Tunable White / 2 kênh CCT | CH1 → tín hiệu Dim; CH2 → tín hiệu CCT |
| DALI driver | CH1 + CH2 → bus DALI (không đấu song song 2 kênh) |
| Cảm biến DALI thụ động | CH1 hoặc CH2 → cảm biến DALI passive |
⚠️ Cảnh báo quan trọng: Tuyệt đối không đấu song song 2 ngõ ra với nhau. Việc này sẽ gây hư hỏng vĩnh viễn thiết bị.
Đấu nối nút nhấn vật lý (tùy chọn):
Đấu nối relay ngoài 12VDC (chỉ với chế độ 0/1-10V):
| Chứng nhận | CE, UL (cULus), FCC, RoHS, Bluetooth |
| Kích thước | 76 × 68 × 23 mm |
| Tiết diện dây | 0,5–1,5 mm² (16–20 AWG) |
| Giao thức ngõ ra | 0-10V / 1-10V và DALI (Standalone DALI) |
| Giao thức không dây | Bluetooth Low Energy (BLE) — Casambi Mesh |
| Điện áp đầu vào | 100–277 VAC, 50/60 Hz |
| Ứng dụng hỗ trợ | 1 driver 0-10V, 2 driver 0-10V, Tunable White CCT, DALI driver, cảm biến DALI |
| Số kênh điều khiển | 2 kênh độc lập |
| Chiều dài tuốt vỏ dây | 6–8 mm |
CBU-A2D tích hợp thêm giao thức DALI và Standalone DALI — cho phép cấp nguồn bus DALI trực tiếp mà không cần nguồn DALI ngoài. Ngoài ra, toàn bộ chế độ vận hành có thể thay đổi linh hoạt qua app Casambi mà không cần đi lại dây.
Có. Khi cấu hình chế độ 2 kênh 0-10V, CH1 điều khiển độ sáng (Dim) và CH2 điều khiển nhiệt độ màu (CCT), cho phép điều chỉnh ánh sáng từ vàng ấm đến trắng lạnh qua app Casambi.
Không bắt buộc. Các thiết bị Casambi tự tổ chức thành mạng mesh Bluetooth ngang hàng — điều khiển trực tiếp từ app CASAMBI trên smartphone. Chỉ cần Casambi Gateway khi muốn điều khiển từ xa qua internet hoặc kết nối với hệ thống BMS.
Hai kênh CH1 và CH2 có nguồn điện nội bộ riêng biệt. Nếu đấu song song, sẽ tạo ra vòng ngắn mạch giữa hai nguồn, gây hư hỏng vĩnh viễn cho linh kiện bên trong thiết bị.
Có. Nếu driver 0-10V không tắt hoàn toàn ở mức tín hiệu 0V, có thể kết nối relay ngoài cuộn dây 12VDC vào kênh CH2. Relay này phải có diode bảo vệ flyback và phải chọn fixture profile phù hợp trong app Casambi để điều khiển relay.
